在我们日常的纯化工作中，层析柱的装柱质量直接影响分离效果、峰的对称性和工艺重现性。一根装柱优良的层析柱，往往能为产物纯度与回收率的持续稳定奠定坚实基础。那么，在我们装完一根柱子之后，我们怎么知道这根柱子是否合格，能否用于后续的试验或者生产呢？是靠自己感觉？还是请有经验的工程师看一眼进行判断？都不是。装柱效果是可以进行定量的评价，其核心指标就是柱效（Column Efficiency）和拖尾因子（或称为不对称因子）。 本文从基本原理说起，带你一起读懂你的层析柱。
柱效的理论基础是塔板理论。该理论将层析柱看作由众多“理论塔板”组成的分离系统。在每个理论塔板内，溶质在固定相和流动相之间快速达到分配平衡。理论塔板数（N）越多，溶质在柱内经历的平衡次数就越多，层析峰就越窄，分离能力越强。
实际评价中，常用理论塔板高度（HETP）来衡量装柱质量：
HETP=柱长（L）/理论塔板数（N）
HETP值越小，说明达到一次平衡所需的柱长度越短，装柱越均匀致密，柱效也就越高。
在实际工作中，最常用的是进样测定法：给层析柱注入一小段不与填料发生任何结合反应的示踪剂（Tracer），然后用缓冲液把它冲洗出来。通过观察柱子出口处检测器画出的峰形（Peak），来反推柱子内部的紧密和均匀程度。
• 如果柱子装得完美：填料非常均匀，示踪剂在里面走的路径一致，出来的时候就是一个极其尖锐、完美的对称钟形曲线（正态分布）。
• 如果柱子没装好：填料在柱子内部有的松有的紧，或者有空隙，示踪剂出来就会有的快有的慢，导致峰形变宽、拖尾、前倾甚至出现双峰、肩峰等。
柱效测定的具体的步骤如下：
• 选择合适的示踪剂。常用的有丙酮和NaCl两种溶液。但是，在生物制品的工艺中，考虑到溶剂残留，一般会避免选择使用丙酮，多使用NaCl作为样品。
• 在标准条件下进样，建议参考填料厂家推荐的条件，如流速、上样量和检测条件等。博格隆公司提供的填料，一般的测定方法见下方：

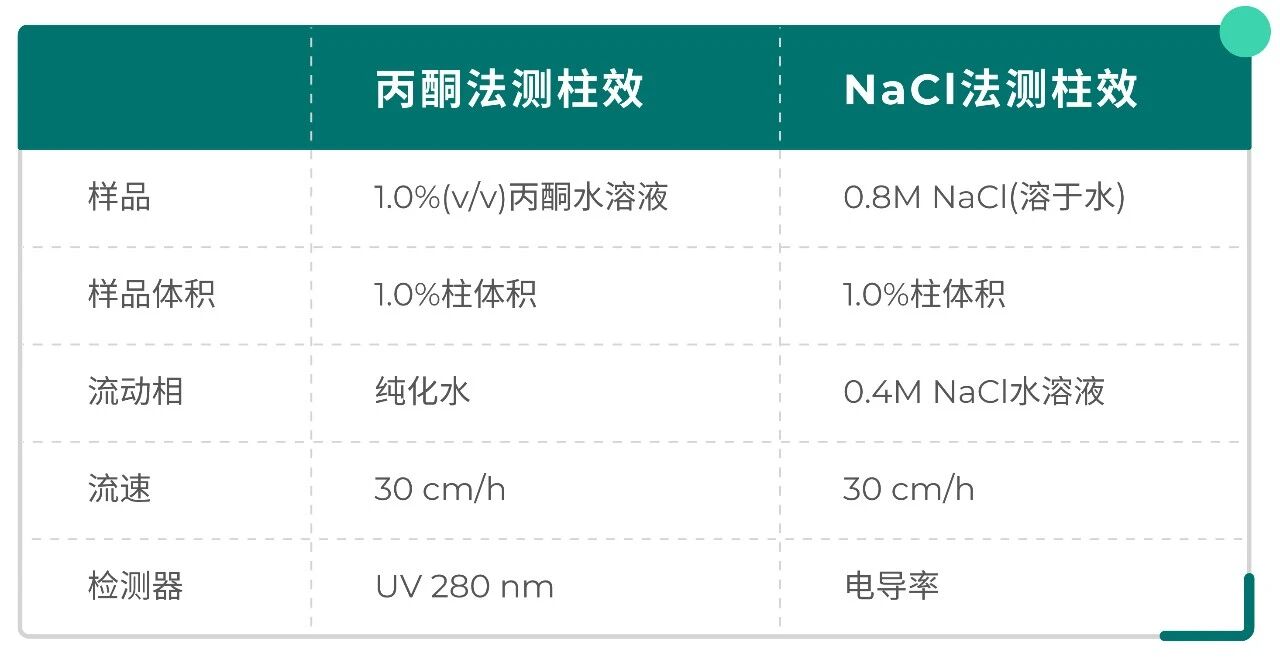

Table 1. 博格隆填料柱效测定方法
• 记录层析图，获取保留时间和峰宽参数。
• 根据记录的UV或者电导率曲线计算理论塔板数（N）和不对称因子（As）。得到N值后，再换算成每米塔板数或者理论塔板高度（HETP），便于不同长度层析柱之间的比较。计算公式如下：

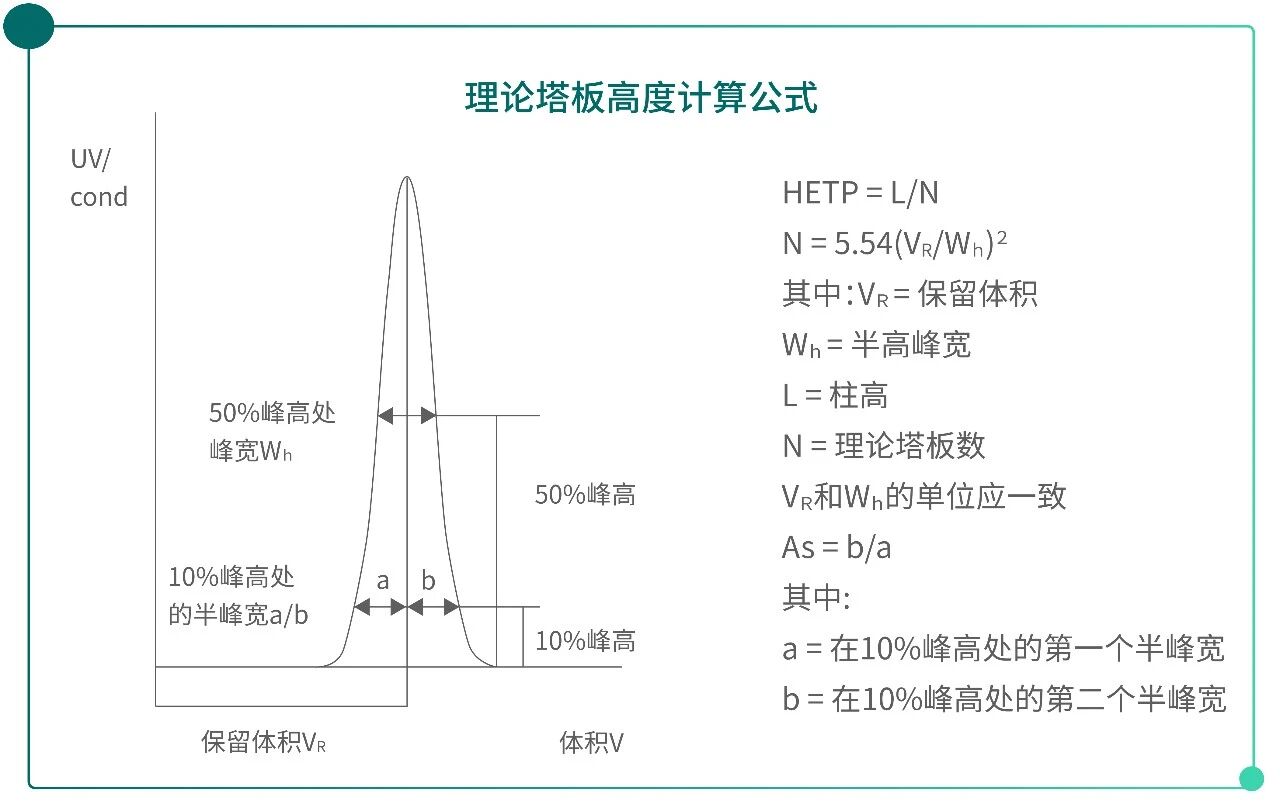

Fig.1 理论塔板高度计算公式
现在，你已经测试完柱效，也手动或者通过软件算出了塔板数和不对称因子。看着你面前的数据，又回到了本文开篇的那个问题：这个柱子合格了么？合格的接受标准是什么呢？
答案也很简单。对于塔板数N ，越大越好，对应的HETP越小越好。 这代表柱子装得很紧密，峰很尖锐（柱效高）。但是，HETP没有绝对统一的数字，它高度依赖于填料粒径的大小——粒径越细的填料，能达到的HETP越小。一般来说，在真实的行业实践里，HETP的数值一般设置在填料平均粒径的2到4倍之间，不对称因子设置在0.8~1.8之间。对于不理想的柱效结果需要分析原因并重新装柱。
如果你在测完柱效发现不合格，看图就能知道问题出在哪：
• 诊断：大多由于柱床压得不够紧密，填料在柱子里比较松散；或者柱头上方有空气或者水层。
• 对策：可能还有救，可以把柱头往下再压一点（增加压缩因子CF）。或者重新装柱，增加装柱流速（提高装柱压力）。
• 诊断：柱床压得过紧，底部的填料可能变形了。
• 对策：重新装柱，降低装柱流速，或者减小压缩因子。
• 诊断：柱床内部存在巨大的气泡、填料在柱内分布不匀、或者筛板堵塞导致液体分布极不均匀。
• 对策：没得救，必须彻底拆开清洗，重新匀浆装柱。
柱效和不对称因子是评价层析柱装柱效果最客观、最量化的核心指标。通过规范测定N值和As，我们可以快速判断一根柱子的装柱质量，避免因柱子问题导致的纯化失败和时间浪费。
