BXK中试级别层析手动柱装填指南

2026-10-27

博格隆

中试级别层析柱装填，是连接实验室探索与工业化生产的关键桥梁。它要求你在放大的规模下，像工业生产一样追求稳定性与重现性，同时又需保留实验室级别的工艺优化与故障排查能力。

面对一台BXK手动轴向压缩层析柱，成功装填的核心在于：将“手感”转化为“参数”，将经验固化为标准操作。 本指南旨在为你提供一套清晰、可重复的手动装柱标准化流程。

核心目标与特殊挑战

· 目标：在十数升规模下，装填出均一、稳定、高性能的柱床，为工艺放大提供可靠保证。

· 挑战：在无全自动控制系统的情况下，依靠手动控制实现工业化级别的重现性。

术语与计算公式

压缩因子（Compression Factor, CF）用于描述重力沉降后的柱床高度（Lsettled）与最终稳定柱床高度（Lpacked）之间的关系，公式为：CF = Lsettled / Lpacked。该参数主要用于由重力沉降匀浆体积反推所需初始匀浆量。

装柱因子（Packing Factor, PF）用于描述低流速预沉降柱床高度（Lcons）与最终稳定柱床高度（Lpacked）之间的关系，公式为：PF = Lcons / Lpacked。对于两步装柱工艺，PF 更直接决定最终柱头压到位的位置。

柱床体积（CV）按圆柱体积计算：CV = π × (D²/4) × H，其中 D 为柱内径，H 为最终柱床高度。

当已知匀浆浓度 Cs（Slurry concentration）时，所需填料匀浆体积 Vs（Slurry voluome）可按 Vs = CV / Cs × CF 进行估算；当采用先低流速稳定柱床后再压柱的两步法装柱方法时，可通过测得的 Lcons 按 Lpacked = Lcons / PF 确定最终目标床高。

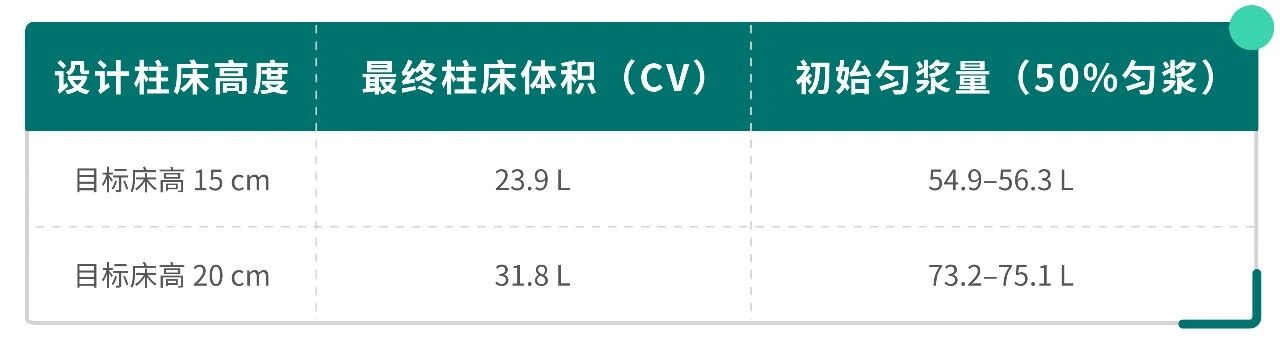

Table 1. 450 mm 层析柱在 50% 匀浆浓度、PF 取 1.15–1.18 时的初始匀浆量估算

Table 1以450 mm层析柱，目标装柱高度15 cm和20 cm为例列出了初始匀浆比为50%时的匀浆用量，此计算仅用于装柱前准备和物料校核。实际装柱若以低流速预沉降床高来确定最终压柱位置，则应以实际测得的 Lcons 和 PF值 重新核算最终床高。

装前准备：成功的基石

装柱前对填料、层析柱、层析系统等进行信息确认。层析柱系统包括层析柱厂家、层析柱型号、筛网孔径、耐压上限以及适合的装柱柱高范围等；填料包括填料名称、批号、粒径大小、压缩因子等；层析设备确认流速和耐压上限等。

◉ 层析柱确认：

· 直径规格：根据需要的柱床体积，以及工艺的柱高范围选择合适柱直径的层析柱。

· 高度规格：根据层析工艺的高度要求选择合适高度的柱子，此时要考虑柱头放入后的死体积，以及倒入合适匀浆比填料后的高度，必要时可选择使用装柱器。

· 筛网选择：根据填料粒径来选择合适的筛网，一般D50（粒径分布中值）在40 μm以下的小粒径填料建议使用10 μm孔径筛网，D50（粒径分布中值）在40 μm以上的建议使用23 μm筛网。

注：配件选配是建议上下柱头部分都连接四通阀，方便调整上柱头时下柱头封闭，以及下压上柱头时，从旁路进行排柱内液体。

◉ 层析填料确认：

· 装填填料的名称信息与桶上标签进行仔细核对，防止误装倒混，引起不必要的损失。

· 根据目标柱床体积，准备适当体积的填料，所需填料总体积 ≈ 目标柱床体积 × 压缩因子(1.15-1.2)。

装柱过程：细节决定成败

· 填料转移： 将计算好体积的填料转移至层析柱中。关键提示： 倒入填料前，先排空下筛网气泡。

· 置换保存液： 使用装柱液（多用纯化水）对填料进行柱内置换，以彻底去除保存液。建议置换次数不低于三次。

· 层析柱排气：排除管路和柱头内的空气。

· 调整匀浆浓度： 充分换液后，适量添加装柱液将填料匀浆浓度调整至~50%（推荐范围40%~70%），并用捣胶棒充分混匀，确保底部无结块填料。

· 确定压缩比： 参考填料供应商推荐数值，博格隆填料常用的压缩系数范围为1.15-1.20。

· 第一步装柱：低流速沉降：

第一步装柱的目的是形成均匀、预沉降床层。建议以60 cm/h作为一步装柱的标准起始流速。对于结构允许的柱体，也可在30–60 cm/h范围内根据床层稳定性进行微调，但原则是先获得清晰、稳定的虚实胶面，而不是过早追求高压缩。

在低流速固结过程中，应持续观察床层界面、柱压。

· 第二步装柱：高流速压柱：

第二步装柱的目的是在保持床层均匀性的前提下，使柱床进一步压紧并达到最终稳定结构。450 mm手动柱可将第二步流速设为300-500 cm/h（通常为工作流速的1.5倍及以上）；或恒压1-2 bar。

实际执行时，可先逐步提升流速，观察柱压是否平稳上升、床层界面是否仍保持平整。达到目标压缩后，停泵，关闭下出口，打开上柱头四通阀至排液方向，再将柱头缓慢压至预先标记的最终床高位置。若过程中需要重新松开密封圈或上移柱头，必须先关闭下出液口，以避免床层松动和吸入空气。

注：手动柱下压过程中，出现柱头难拧，不顺畅时，可能会影响最终压到目标高度，且下压过程中不顺畅，不连贯时也会影响最终的柱效和对称性，出现该情况时，建议对柱子进行维修保养后再使用。

· 最终确认：柱子手动压到最终高度后，检查柱子上柱头一圈是否有异常（干裂、空洞等）。

柱效测试

装柱完成后进行柱效检测，以量化评估装柱质量。主要评价指标包括每米理论塔板数（N/m） 和不对称因子（As）。柱效测试缓冲液和参数如Table 2 所示：

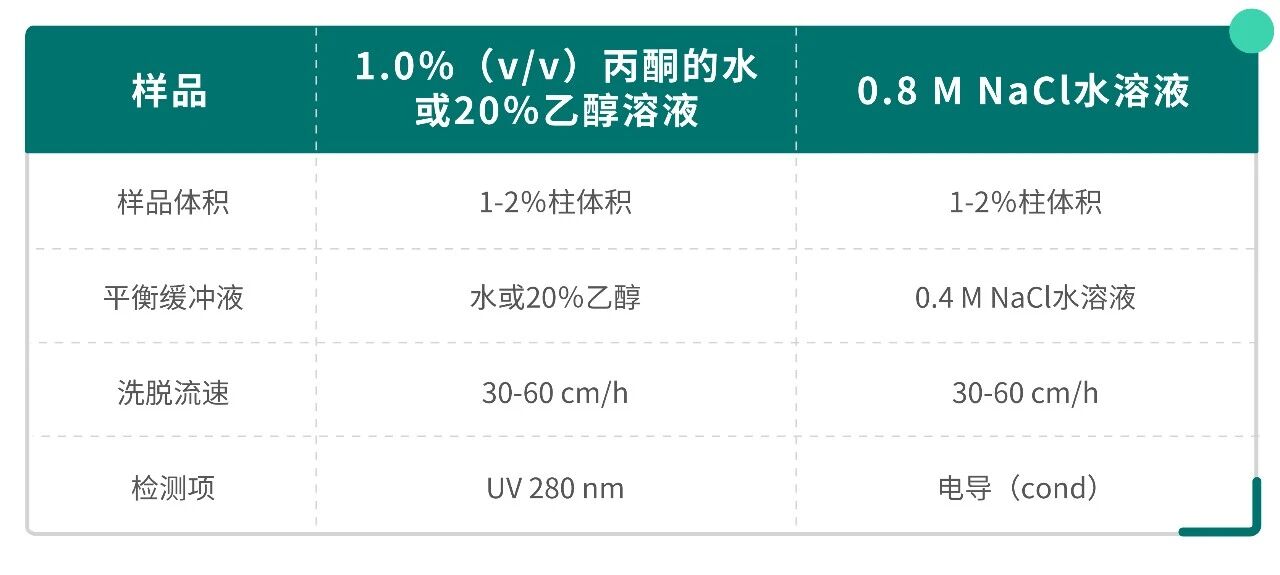

Table 2. 柱效测试缓冲液和参数

柱效放行标准不宜机械套用理论值，而应在固定柱体、固定系统、固定检测方法下，通过多次合格装柱建立历史均值和接受区间，再将后续批次与该区间比较。

常见异常与处理建议

◉ 异常现象一：一步装柱后界面不清晰、床层不平

可能原因：匀浆浓度偏离过大；混匀不足；柱体未充分排气；柱内提前自然沉降分层。

处理建议：重新混匀并校核匀浆浓度，排净上下流路空气，必要时卸柱重装。

◉ 异常现象二：二步压柱时压力升高但床层出现裂缝

可能原因：升流过快；终压过猛；柱头未与床面均匀接触；局部有大气泡。

处理建议：降低升流斜率，重新排气并检查柱头密封与平行度，必要时重新装柱。

◉ 异常现象三：装柱结束后运行清洗液时床高继续下降

可能原因：终压不足，床层未压实；需要进一步压实柱床。

处理建议：提高终压至已验证范围，补做2–3 CV平衡，再复测柱效。

◉ 异常现象四：柱效峰拖尾或 As 偏高

可能原因：床层未压实；进样样品稀释；系统管路死体积大。

处理建议：复核 PF/CF、柱头位置和示踪液进样方式，尽量缩短并统一检测管路。

◉ 异常现象五：压降明显偏高

可能原因：保存液未充分置换；筛板堵塞。

处理建议：检查装柱液和筛板状态，必要时更换筛板、重新置换或更换填料。

总结

中试层析装柱并非简单的 “填料入柱”，而是下游纯化工艺放大中标准化、精细化、体系化的基础工序，贯穿设备、操作、参数、管理等多个维度，其重要性贯穿整个中试乃至后续工业化生产阶段。总而言之，生物下游工艺无小事，细节决定工艺上限。中试装柱作为纯化工艺放大的起点，唯有坚守操作规范、严控过程偏差、积累实操经验，才能筑牢层析分离的根基，让下游纯化工艺在从小试到中试、再到产业化的道路上稳步落地。

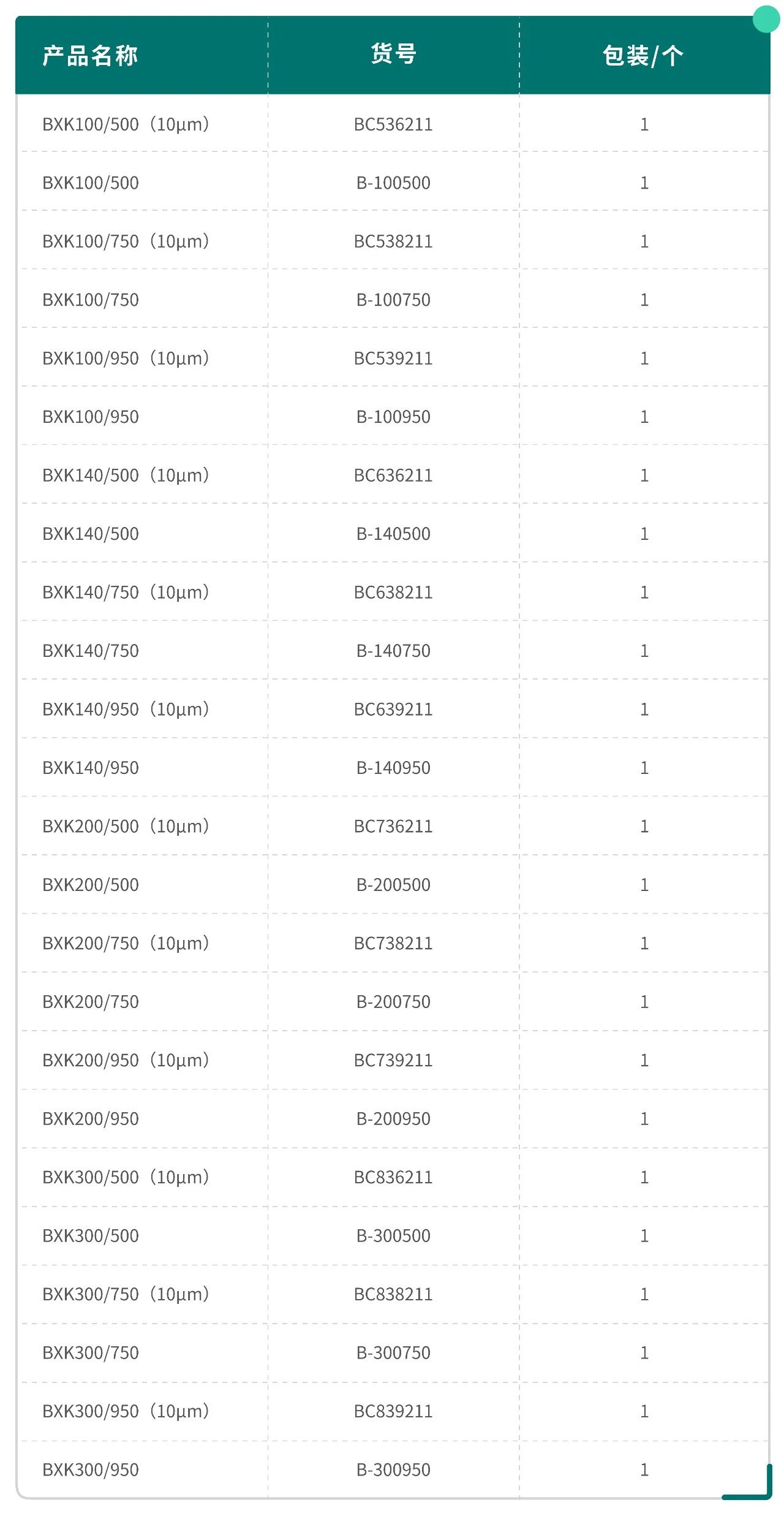

订购信息
